一、Bticino智能家居系统的构成

    Bticino智能家居系统采用模块化设计，整个系统充分体现舒适、安全、节能、通讯的特点，具体体现在：

1.舒适：有多种编程的情景模式，有物理量采集和控制的模式，可以进行时间安排。

2.安全：用多种探测器构成立体的安全防范体系，报警后有自动、手动呼救及系统联动的功能。

3.节能：通过编程实现能源的自动化控制，对各种情景模式能通过编程定时灯具和家电，可节约30%以上的能源。

4.通讯：住户可与控制中心、门口保安通讯，也可采取远程呼叫的方式。

在体现以上特点的基础上，整个系统可分为灯光窗帘、家电自动化系统、背景音乐系统、安全报警系统、温度控制系统、可视对讲系统等子系统。所有子系统之间可单独安装使用，也可进行信息共享和联动。

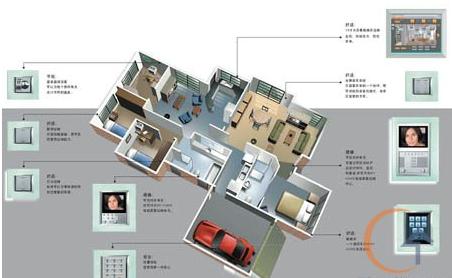

特点结构图

二、系统总线结构

    整个系统由现场总线联接，系统总线采用一根双绞线也即2芯线传输，该总线支持串行联接、星型联接、环型联接及混合联接。二芯线没有正负极性，可任意联接，安装调试简便，节省工时，减少差错，增加稳定性和可靠性。二芯线中可同时传输：DC27V电源信号、SCS-BUS协议的通讯信号、音频信号、视频信号等4种信号，在控制领域具有全球领先的地位。

    一方面在有线通讯领域，将线材的芯数减到最少，且传输的信号包含了当今所有的多媒体信息；另一方面与无线通讯相比，则更加稳定可靠，不受建筑墙体和其它建筑材料的影响，各种电磁干扰的影响也能降到最低程度。

三、系统结构

    系统中每个子系统都具有相同的结构，有控制器、执行器、负载及系统电源等设备组成。控制器与执行器均可通过编程或设置方式来调整用户需要的各种控制模式。所有的控制和执行器均可根据建筑结构或用户需求进行模块化整合设计，扩展、升级简便。详见系统结构图。

四、控制方式

    系统中多种控制方式，可安装在不同的住宅环境中，方便用户的各种操作，有按键式控制器、菜单式控制器、触摸屏控制器等，其中可视对讲系统的室内机同时也可作为智能家居的控制器。

1.按钮式控制器：可以通过设置达到点控，区域控制，群控，总控等；另外根据控制模式可设置成开关型；单开、单关、窗帘双向开关等。该控制器可以通过组合，达到各种不同的功能，其颜色也可以根据客户的需求自行选择。

2.触摸屏控制器：可以控制整个系统的任何动作，如点控、区域控制、群控、总控、场景、调光等，通过与电脑连接后实现编程。

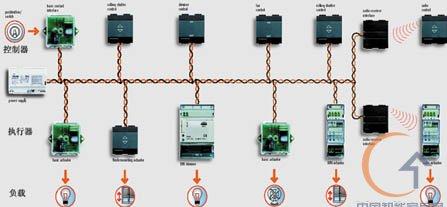

系统结构图

3.场景模块和场景控制器：该场景模块可以预设16个场景，场景可以在触摸屏上操作，也可以通过四场景控制器进行操作。

4.红外遥控接收器：通过手持遥控器可以实现点控，调光，或控制不同的场景，一个红外接收器可以设定4个场景。

5.其他信号转换控制器，如光线，风速，时间等信号转换，通过总线传输以后控制相对应的灯光，窗帘等设备。由于系统采用总线制，所有控制器的布线和安装变得非常简单方便。

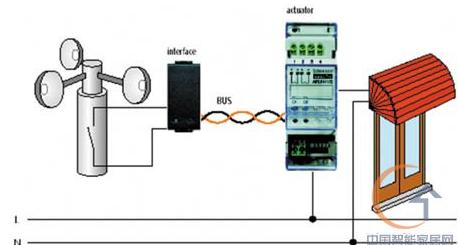

总线控制图

五、协议特点

    Bticino智能家居系统所采用的协议为具有自主知识产权的SCS-BUS协议，该协议在欧洲现场总线控制领域具有较高的知名度，与EIB协议一样有着广泛的合作应用。该协议是一种开放式、数字化、多节点通信的控制系统网络，该协议具有通信效率高、报文短、实时性好、纠错能力强以及控制简单、扩展能力强等特点。可以与电脑及IP网络进行转换通信，节点数量可以自由扩展，支持各种总线联接方式，不受传输线材上的分布参数影响，最长传输距离在不加中继的情况下可达2KM。
